使用C4D布尔倒角选集优化布尔结果

免费下载！人工智能软件！自动写文案、做图片、自动配音等等超级全的功能！

01、

新建一正方体和球体对象，两者分段分别为5和24，执行A减B的布尔。

02、

布尔中勾选图示选项：

高质量(优化结构线)

创建单个对象(使布尔的模型为一体，否则布尔倒角选集无效)

隐藏新的边(不只是隐藏布尔后多余线，还会影响布尔后的结构线)

选择交界(勾选后才可以执行倒角选集)

03、

给布尔对象添加倒角变形器

这里建议把布尔模型和倒角效果器放同一个组里，实现倒角变形效果。

04、

在倒角选项中进行相关设置

选择中输入i的大写字母I(这就是隐藏的布尔倒角选集)、勾选用户角度、设置偏移和细分(根据情况)、勾选限制。

05、

细心的不难发现，倒角效果并不理想，还是有乱的线，我来放大给你看。

关键的操作来了，仔细看

01、调整BOX的分段为1(前面设置分段5是为这里做准备)，这是为了使BOX在布尔交界面上是一整块面。

02、对球体的B值做90度或-90度的旋转，这样可以使布尔的交接线分布均匀。

03、调整好上面两步后再来看最后的倒角布线，可以说比较完美，有木有！！！

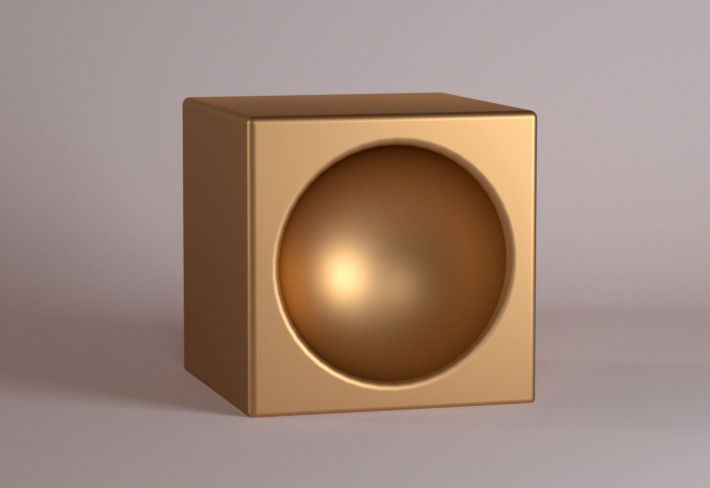

渲染一张

(一些参数与上面略有不同，BOX加有圆角 ，球体分段有加大)

注意：

1、i一定要输入大写字母I。

2、布尔的交界面尽量是一整个面，布尔的交界线尽量均匀。

2、布尔倒角选集有使用限制，比如用球体减去正方体效果就不理想。
