如何配置这些舞台机械设备？技术的标准又是什么？

引导：一个舞台有大量的舞台机械设备，包括台上设备和台下设备，特别是台上机械设备用于存储和更换在演剧目的场景，剧场舞台除主舞台外，往往还有侧舞台和后舞台及相应的舞台机械设备。

如何配置这些舞台设备？是我们必须要注意的问题下面是我们的舞台机械技术标准，跟随广州联创小编一起了解一下吧。

一、结构件

1、结构件主要承载结构的构造设计应力求简单，受力明确，传力直接，尽量降低应力集中的影响。

2、结构设计必须考虑到制造、检查、运输、安装和维护等的方便和可能性，露天工作的结构应避免积水。

3、对于需要在使用现场作整段拼接的大型结构，宜采用8.8级以上的螺栓连接。次要构件，一般用4.6级。

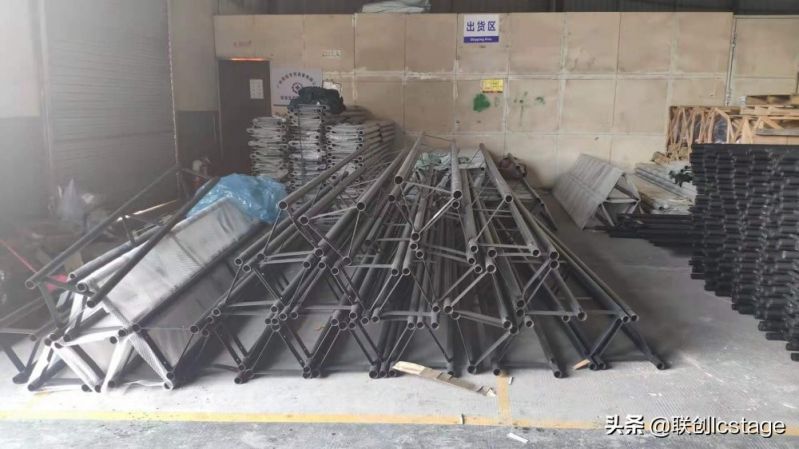

4、吊杆一般采用圆管或矩形管以及组合桁架结构，管壁厚不应小于2.5mm，杆体应平直、无扭曲变形。

5、确定杆体结构时应注意，由分配到有效载荷导致的两个吊点之间的扰度应小于两吊点间距的1/200。

6、杆体的接头应尽量少，接头处应采用芯轴与管子配合并焊接牢固。

7、金属结构的走台应有防滑性能，当采用穿孔钢板或格栅板时，应尽量减小孔或格子的尺寸，以防物件坠落。

8、因使用和检修需要设置的工作平台及工作人员有跌落危险的部位均应设置牢固的栏杆，栏杆高度不小于1.05m，并设有间距为350mm的水平横杆，底部设置高度不小于70mm的挡脚板。

9、栏杆应能承受1KN/m的水平荷载。

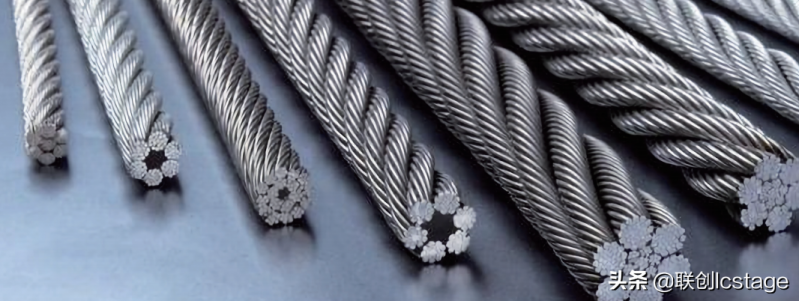

二、钢丝绳

1、钢丝绳宜选用符合GB/T 8918-2006 重要用途钢丝绳规定的无油镀锌钢丝绳，钢丝绳必须有试验报告和产品检验合格证。

2、钢丝绳的安全系数必须等于或大于10，其中单点吊机、载人飞行设备所用钢丝绳的安全系数必须等于或大于12.。

3、钢丝绳最少应有两根(单吊点设备除外)，钢丝绳受力应当均衡，避免承载不均造成钢丝绳缠绕及吊挂物旋转。

4、钢丝绳端部的固定连接应选用与钢丝绳直径相匹配的的合金浇注锥形接头、编制接头、楔形接头、钢丝绳夹、铝合金压制接头等固定。

5、采用钢丝绳夹连接时，绳夹数量不得少于3个，绳夹数量与绳夹间距与钢丝绳直径有关。

6、钢丝绳应按GB6067-1985的规定进行维护。

7、钢丝绳应按GB/T5972-1986的规定进行检验和报废。

三、链条

1、用于台上设备的链条通常采用环形链，应选用符合JB/T8108.2-1999的链条，链条必须有试验报告和产品检验合格证书。

2、链条的安全系数必须等于或大于10。

3、环形链的速度应小于0.5 m/s。

4、环形链出现下述情况之一时，应报废：

(A)、裂纹;

(B)、链条发生塑性变形，伸长达原长度的5%;

(C)、链条直径磨损达圆直径的10%。

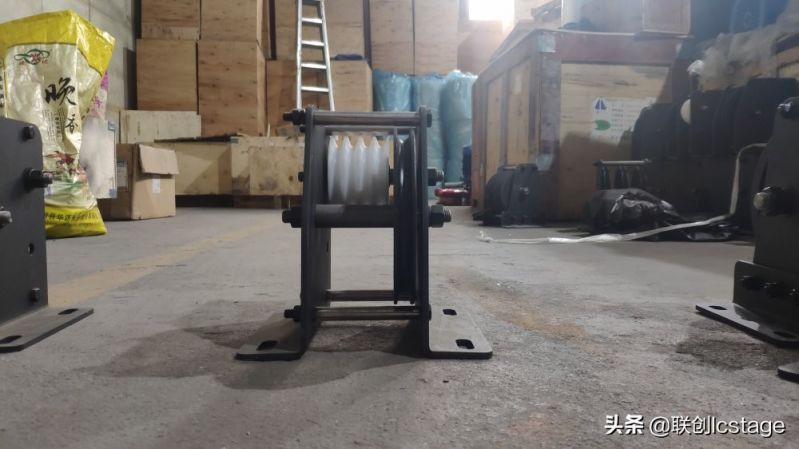

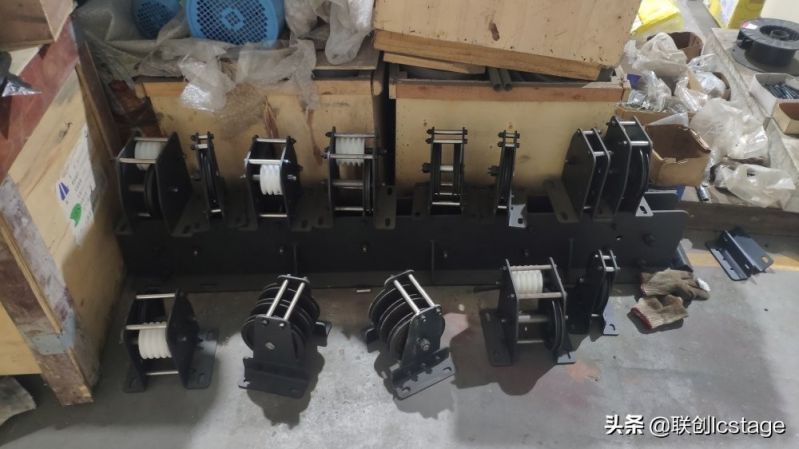

四、滑轮组件

1、滑轮的节圆直径，应不小于钢丝绳直径的20倍。用于人力驱动的手动吊杆系统的滑轮及平衡重系统的滑轮，其节圆直径可不小于绳索直径的15倍。

2、根据载荷、用途、速度等条件，滑轮通常采用钢或优质灰铸铁、或高强铸造尼龙制造。

3、钢丝绳绕进或绕出滑轮槽时偏斜的最大角度(即钢丝绳中心线和与滑轮轴垂直的平面之间的角度)不应超过3°。

五、驱动滑轮

1、驱动滑轮是通过滑轮绳槽与钢丝绳之间的摩擦力驱动载荷的。

2、用于摩擦驱动的驱动滑轮，其节圆直径应不小于钢丝绳直径的40倍。

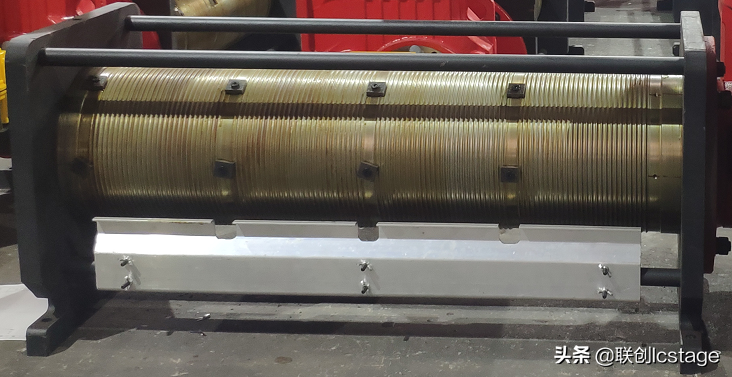

六、卷筒组件

1、电力驱动的卷筒应采用单层卷绕卷筒。单层卷绕卷筒的节圆直径不应小于钢丝绳直径的25倍。

2、钢丝绳绕进或绕出卷筒时，钢丝绳偏离螺旋槽两侧的角度不应超过3°，不符合此规定的应设排绳机构。

3、卷筒应有合适的长度，每一根缠绕在卷筒上的钢丝绳至少有两圈安全圈，在卷筒一端或另一根钢丝绳起端处至少有一圈绳槽的间隙。

4、钢丝绳尾在卷筒上的固定，可采用压板、楔块等方式，固定一定要可靠、牢固，有防松或自紧的性能。若采用压板固定，每根钢丝绳端的压板数量不少于3块。

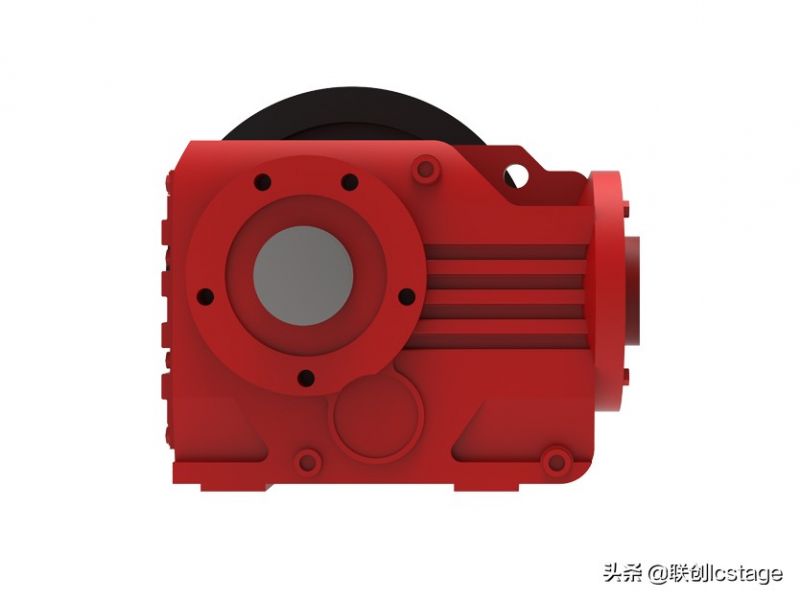

七、驱动装置

1、悬吊设备必须使用两个独立的制动器，每个制动器都必须有足够的力矩，每个制动器应在合理的制动距离内制动1.25倍的额定载荷。

2、水平行走驱动装置可采用单制动器。

3、制动器与电动机电源应联锁、受控，制动器只能在电动机电源接通时才能松开，并保持或控制载荷。

4、卷扬机和其它类似的电力驱动装置根据用户要求可配有辅助传动机构, 辅助传动装置可经手动结合，并在低速情况下操作设备。手动操作离合器应电气联锁，以防在手动操作时电气传动装置通电操作。采用电动的辅助传动装置其速度在额定(或最高)速度的10%和25%之间。辅助传动装置必须在设备旁就地操作。

八、电动机

1、电动机一般采用全封闭风冷交流异步电动机或伺服电动机。电动机的绝缘等级不低于F级，外壳防护等级不低于IP54。

2、吊挂设备的驱动电动机可按断续工作制设计。

九、保护装置

1、悬吊设备应配有限位开关、超程开关、松绳检测、过载检测等保护装置。

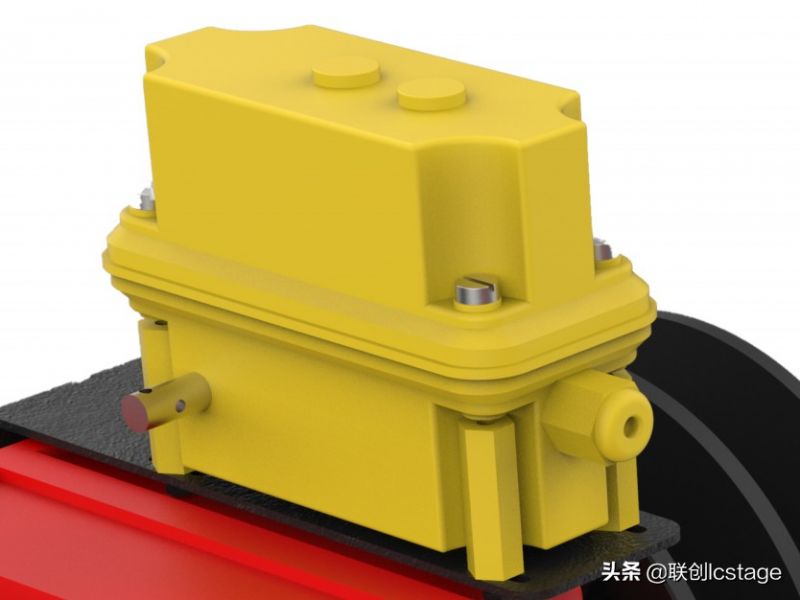

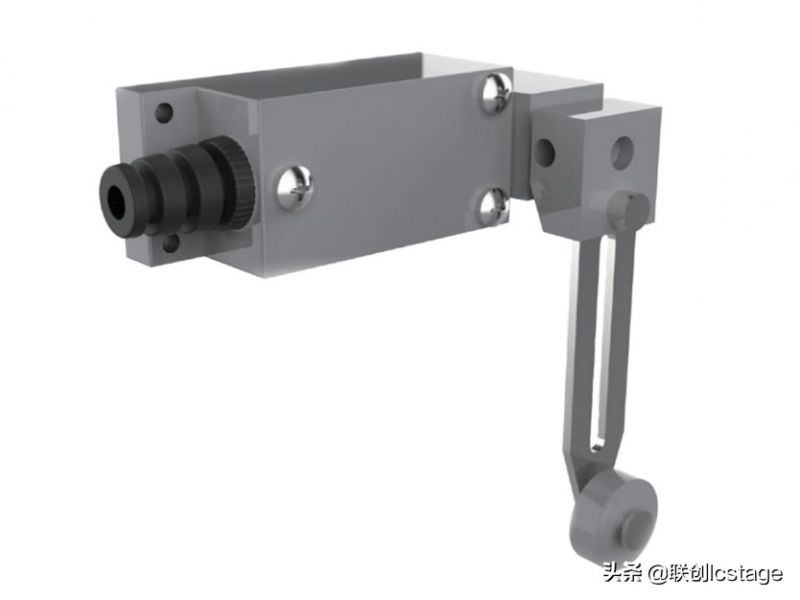

2、悬吊设备应设置上升及下降限位开关，上升限位开关必须设置两套。限位开关3必须保证在任何负荷及速度下从任何方向撞击都能以规定的精度重复动作。

3、超程开关动作时必须保证该设备的供电电源能够被切断，且留有适当的安全距离。

4、松绳检测装置的动作应能迅速终止钢丝绳进一步松弛，在查看后根据不同原因采取不同方法来排除故障，将松弛的钢丝绳绕回卷筒。松绳检测装置的工作状态应在操纵监视器上显示。

5、一般通过电机电流或测力传感器来确定超载，其设定值通常为额定载荷的1.2倍。一旦超载检测装置检测到超载后，控制系统应能迅速停止设备运行，以便排除故障。

好了，今天的分享就是这些
