手把手教你学建筑设计：CAD建筑版墙体应用教程

在之前的文章中我们介绍过建筑里面绘制的墙体都是具有三维属性的，其实除了三维的属性之外，它也有内外墙的属性之分。

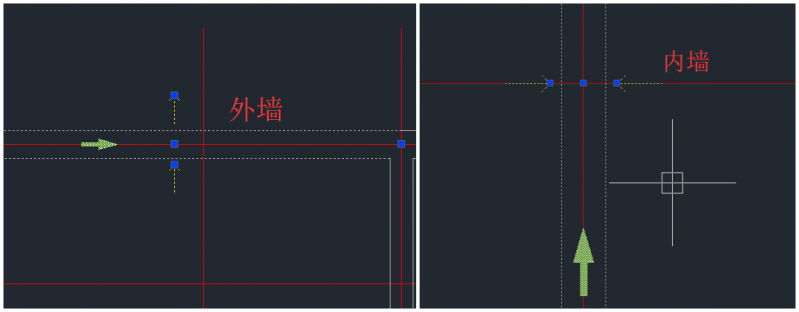

在图纸中点击一段墙体会有两个箭头的标识区分内外，两个箭头同时朝外代表此段墙体为外墙，反之两个箭头都朝内代表为内墙。

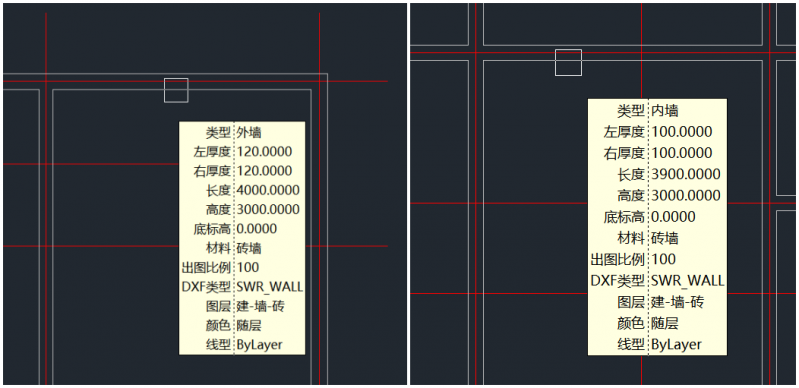

除了上述的点击墙体查看之后，我们也可以使用对象查询功能，将鼠标移动到墙体上，就会自动显示这段墙体的信息。

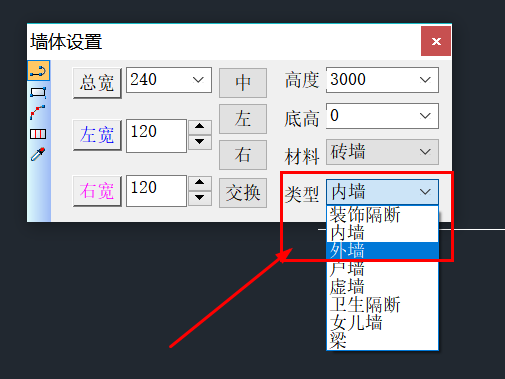

在我们画图最初，为了比较快捷地创建墙体，一般都是采用内墙来绘制，因为中望建筑中关于后期的更改功能是比较强大的，所以可以先统一绘制墙体，后面再进行修改。

例如可以通过下列这种方式更改，选中一段墙体，点击鼠标右键调出工具菜单，再点击墙体工具中的“识别内外”，框选绘制好的墙体，回车确认完成。此时大家应该能看到，墙体最外一圈的墙体是呈红色虚线示意的，鼠标滚动滚轮之后就立刻消失了，但是它已经记录到了我们绘制的墙体是有外墙的信息。

它的作用主要是，当我们识别出外墙之后，我们就可以进行加亮外墙，加亮外墙之后这个图纸里所有的外墙都会显示出来，尤其是比较适合在大规模多个单元组合的图纸中，加亮外墙就可以很明显的看出内外墙的区别。

除此之外，在绘制完墙体之后，有需要偏移线的话大家可以使用建筑右键菜单中的偏移生线功能，或者是输入快捷菜单命令“PYSX”，依次点取需要偏移的墙线，完成之后进行倒角合并，最后回车确认完成。

有兴趣的不妨持续关注。
