在建筑设计中，图纸后期的检查非常重要。

如何查看建筑设施三维关系？

如何结合动态观察效果？

如何与水暖电专业协同，排除管线立体交叉现象？

最好的方法就是在图纸中生成三维组合模型。

下面以中望CAD建筑版为例，详细教大家如何操作。

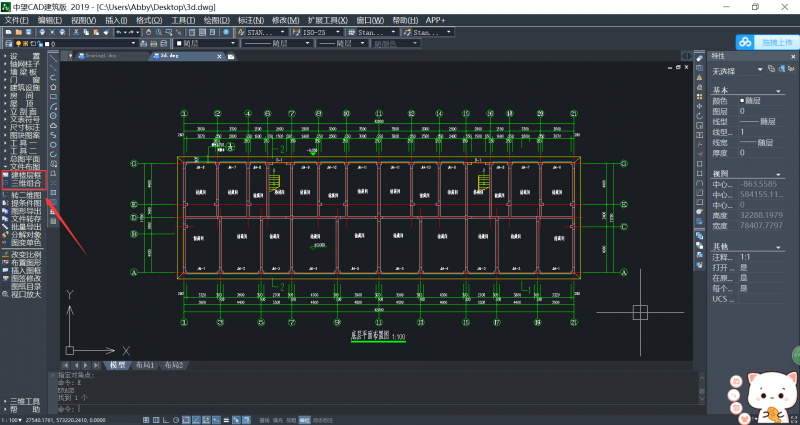

如何在中望建筑软件中查看已经绘制好图纸的三维组合模型呢，这个时候就需要用到一个命令—楼层框，楼层框是对所绘制的这一栋楼的平面图进行关联，点击左侧建筑菜单的文件布图列表下的【建楼层框】即可进行操作。

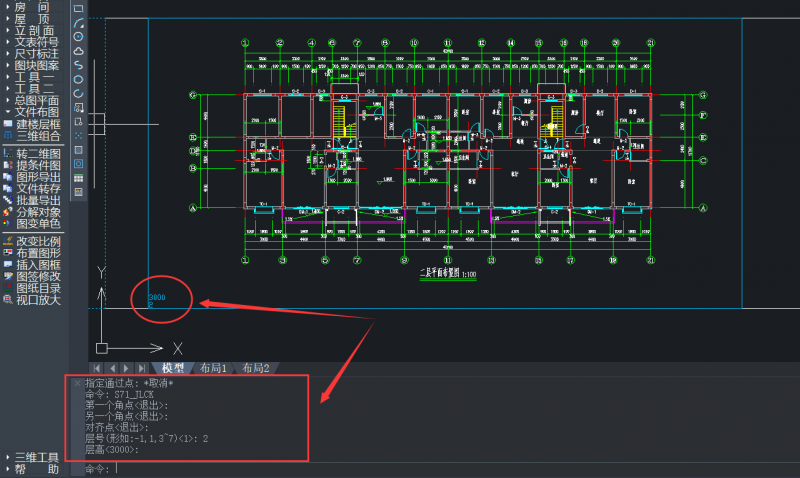

点击建楼层框之后，查看命令栏提示让我们依次选择第一个和第二个角点，完成后再选择对齐点，需要注意的是这个对齐点必须是所有楼层图形中大家都共同拥有的交点，然后再根据命令栏提示输入层号、层高，回车之后即可生成楼层框。

楼层框的大小是没有要求的，能包围住绘制的图形即可。多个楼层就多次按照上述操作，输入层号时依次排序，层高默认是3300，如果不需要更改的话直接回车确定，重复完成此操作，直至最后一个楼层框绘制完成。

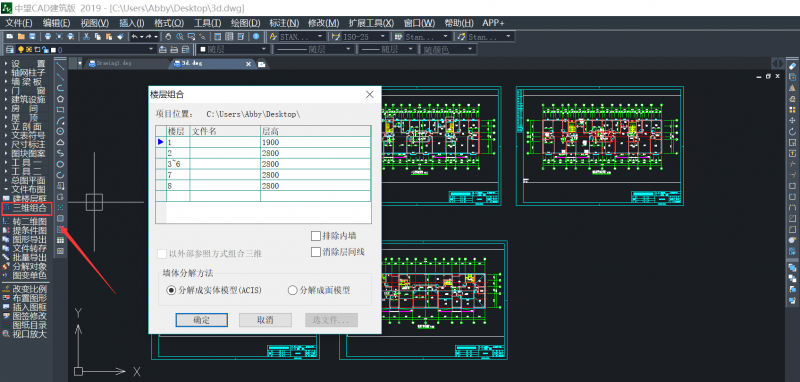

在绘制完楼层框之后，我们可以进行生成三维的组合模型。点击左侧建筑菜单下的文件布图下，会弹出一个楼层组合的浮动窗口，如下图，每个楼层号对应的层高都有显示，如后期有更改也可以在此进行修改。

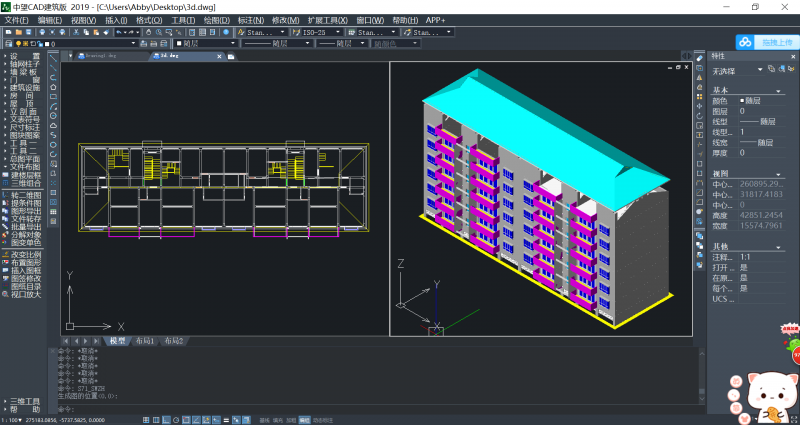

修改完之后，点击确定，在图纸空白处点击一点，即可生成一个三维组合的平面模型，将视图切换至轴侧图，着色之后进行查看。

通过三维组合可快捷形成建筑整体图纸，同样有利于生成整体立剖面图形，在绘制高层建筑时非常好用。
